Panneaux Photovoltaïques : mise en sécurité de l'onduleur. Que faire ?

1. Problématique de surtension : explication

De plus en plus de personnes investissent dans la production photovoltaïque, il y a eu 181.000 installations sur le réseau électrique d’ORES au 1er juin 2023.

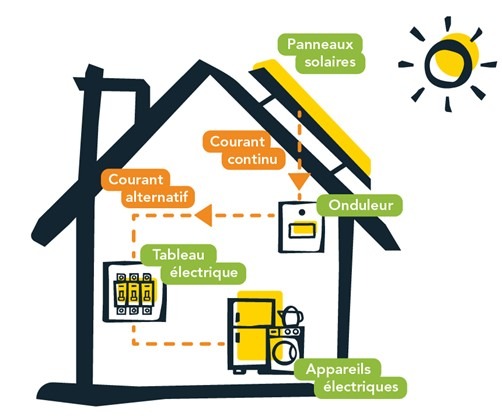

Les réseaux ont été conçus pour distribuer l’électricité depuis les centrales électriques vers les consommateurs. La transition énergétique change la donne, chaque producteur devient une petite centrale électrique qui injecte sur le réseau.
Sur certaines installations (parfois réunies dans un même quartier), on constate des problèmes récurrents de mise en sécurité des onduleurs.

Causes de la mise en sécurité des ondulateurs

• Dysfonctionnement de l’installation ou un mauvais paramétrage
• Appareil trop puissant pour le réseau
• Phénomènes naturels comme une tempête ou la foudre
• Saturation du réseau

2. Mise en sécurité de l'onduleur

Une chose à faire : contacter ORES pour les informer !

Contactez ORES via une Demande de contact

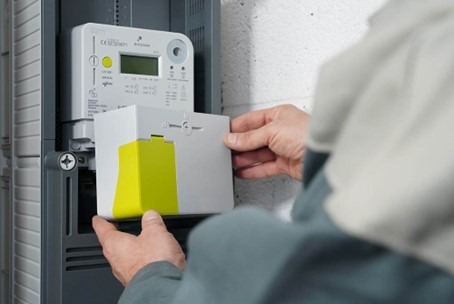

Si vous n’est pas équipé d'un compteur communicant, ORES proposera d’en poser un. Le compteur permet de récolter les données de tension. Le compteur sera placé gratuitement.
De plus, une visite du réseau par un agent d'ORES pourrait être réalisée.
Une analyse des données récoltées sera effectuée afin d'établir si les problèmes de tension proviennent du réseau ou de l'installation.

Que faire si le problème vient de mon installation?

Problèmes liés à l’installation : contacter votre électricien pour qu'il vérifie l'installation et le réglage des onduleurs.

• Les paramètres de mise en sécurité de l’onduleur

Il arrive que les onduleurs soient réglés à des valeurs plus strictes que celles autorisées en Belgique.

• La répartition de la puissance de production entre les différentes phases

Règle de base = la puissance maximale de production ne peut jamais dépasser 5 kVA par phase.
Toujours préférer un onduleur triphasé à 2 ou 3 onduleurs monophasés (sur un raccordement triphasé).

• Le câble

Limiter au maximum les pertes dans le câble de liaison, en choisissant une section de câble suffisante.
Attention : Procéder à des manipulations sur l’onduleur afin de pouvoir injecter au-delà des limites est interdit et susceptible d’entrainer des conséquences préjudiciables pour la sécurité des personnes et des biens.

Que va faire ORES pour résoudre le problème ?

Problèmes liés au réseau

• Renforcement des réseaux en remplaçant le câble électrique du réseau par un câble plus gros pour diminuer les chutes de tension
• Passage de réseaux 230V en 400V
• Réglage des tensions de sortie de cabine en adaptant les plots des transformateurs.
• Changement des sectionnements des réseaux en basse tension en coupant le réseau différemment pour distribuer l’énergie de façon plus efficace entre les clients du même circuit.
• Rééquilibrage des phases pour les installations en 3x230V ou en 3x400V
